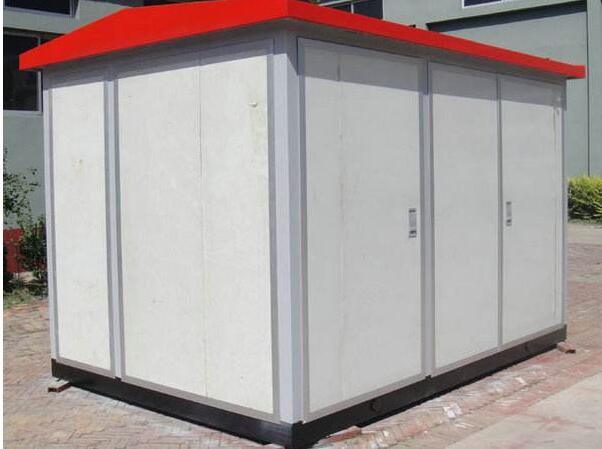

S11-M-400KVA箱式變壓器是目前市場上應用比較廣泛的一類S11-M-400KVA箱式變壓器。目前我公司的S11-M-400KVA箱式變壓器的外殼有多種類型可供選則以滿足不同客戶的需求。目前我公司箱變外殼有覆鋁鋅壓花復合板、普通復合板、鍍鋅板、冷軋板、不銹鋼板、琉璃瓷磚等。普通復合板這種外殼價格低廉用它來生產的箱變外殼里面加隔熱泡沫，能起到很好的隔熱性能，保證箱變長期太陽高溫的暴曬下，里面的電器仍能正常的工作。鍍鋅板和不銹鋼板做成S11-M-400KVA箱式變壓器外殼，具有極強的抗氧化能力，外觀具有很強的金屬感，用這種材料做成的箱變外殼美觀穩重。箱變里面的變壓器采用目前主力的S11型箱式密封變壓器或SCB10系列干式變壓器，S11系列全密封箱式變壓器結構簡單，變壓器密封性能好，變壓器里面的絕緣元?dú)饧灰妆煌饨绲沫h(huán)境污染導致變壓器內部絕緣性能下降。S11型箱式配電變壓器屬于節能低損耗系列配電變壓器。這種變壓器的鐵芯采用優質冷軋晶粒取向硅鋼片疊加，從而大大降低了變壓器的空載損耗和變壓器運行時的噪音。而且這種變壓器性?xún)r(jià)比很高，目前被普遍采用。S11-M-400KVA箱式變壓器全站采用了智能化、模塊化的設計。箱變內部的保護系統采用了微機綜合自動化控制裝置，且這種自動化控制裝置分布在箱變的各個主要電氣元器件和電氣線路里。由于箱變里采用先進的微機自動化控制裝置，因此我們可以對箱變內部實現遙測、遙控、搖信、遙調四遙功能。
S11-M-400KVA箱式變壓器使用要求：
【a】使用海拔高度：h<1000m。
【b】使用的環境溫度：T<+40℃。
【c】月平均更高氣溫：T<+35℃。
【d】月更低平均使用溫度：T<-25℃(戶外)。
【e】日更高溫差：25℃。
【f】日照強度：0.1w/cm?。
【g】使用場合的污穢等級為：Ⅲ。
【h】防雨水等級為：3級。
【i】月更高平均相對濕度：90%(20℃)。
【j】使用的更高日平均相對濕度為：95%(20℃)。
【k】抗地震能力要求：地面水平加速度0.2g。地面垂直加速度：0.2g。
【l】S11-M-400KVA箱式變壓器要安裝在無劇烈振動、無嚴重污染和化學腐蝕介質、無爆炸危險的戶內外場所。
S11-M-400KVA箱式變壓器執行的標準：
【1】GB311.1-97《高壓輸變電設備的絕緣配合》
【2】GB17467-1998《高低壓預裝式變電站》和IEC1330等標準。
【3】GB3804-2004《3-40.5kV交流高壓負荷開關》
【4】GB11033.2-89《額定電壓26/35kV及以下電力電纜附件基本技術要求》
【5】DL/T537-93《6-35kV箱式變電站訂貨技術條件》
【6】GB2706《交流高壓電器在長期工作時的發熱》
【7】GB4208-93《外殼防護等級》
【8】DL/T537-93《6-35kV箱式變電站訂貨技術條件》
【9】GB311.1-83和GB311.2～6～83《高電壓試驗技術》
【10】GB191《包裝貯運標志》
S11-M-400KVA箱式變壓器性能特點
a、箱式變壓器低壓繞組除小容量采用銅導線以外，一般都采用銅箔繞抽的圓筒式結構;高壓繞組采用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強。
b、鐵心和繞組各自采用了緊固措施，器身高、低壓引線等緊固部分都帶自鎖防松螺母，采用了不吊心結構，能承受運輸?shù)念嵳稹?/span>
c、線圈和鐵心采用真空干燥，變壓器油采用真空濾油和注油的工藝，使變壓器內部的潮氣降低。
d、油箱采用波紋片，它具有呼吸功能來補償因溫度變化而引起油的體積變化，所以該產品沒有儲油柜，顯然降低了變壓器的高度。
e、由于波紋片取代了儲油柜，使變壓器油與外界隔離，這樣就有效地防止了氧氣、水份的進入而導致絕緣性能的下降。
f、根據以上五點性能，保證了箱式變壓器在正常運行內不需要換油，大大降低了變壓器的維護成本，同時延長了變壓器的使用壽命。
